酸霧吸收塔焊接缺陷及檢測要求

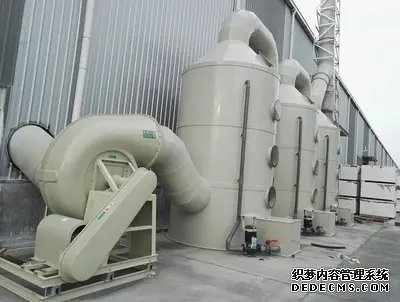

酸霧吸收塔作為工業廢氣處理系統的核心設備，主要用于去除工業生產中產生的酸性氣體（如硫酸霧、鹽酸霧等）。其結構通常由耐腐蝕材料（如玻璃鋼、不銹鋼、PP塑料等）制成，焊接質量直接影響設備的密封性、耐腐蝕性和運行安全性。本文將詳細分析酸霧吸收塔常見的焊接缺陷，并闡述對應的檢測要求。



 一、酸霧吸收塔常見焊接缺陷



 1. 氣孔

    原因：焊接過程中，熔池內混入氣體（如空氣、水分分解的氫氣等），在焊縫冷卻時未能及時逸出，形成圓形或條形孔洞。

    影響：降低焊縫強度，成為腐蝕介質滲透的通道，加速設備局部腐蝕。

    高發場景：手工電弧焊（SMAW）或氣體保護焊（GMAW）時，若焊材受潮、保護氣體不純或焊接速度過快，易產生氣孔。



 2. 裂紋

    分類與成因：

      熱裂紋：高溫下焊縫金屬凝固時，低熔點共晶物（如硫、磷雜質）偏析導致開裂，常見于奧氏體不銹鋼焊接。

      冷裂紋：焊接殘余應力與氫脆共同作用，在焊縫冷卻后延遲出現，多見于高碳鋼或厚板焊接。

    危害：裂紋是***嚴重的焊接缺陷，可能直接導致設備泄漏甚至斷裂。



 3. 未熔合與未焊透

    未熔合：焊道與母材或焊道之間未完全熔化結合，多因焊接電流過小、坡口設計不合理或焊槍角度不當。

    未焊透：接頭根部未完全熔透，常見于V型坡口間隙過小或鈍邊過***。

    后果：顯著降低焊縫有效承載面積，成為應力集中源。



 4. 夾渣

    成因：多層焊時，前一層焊渣未徹底清理，殘留在焊縫金屬中。

    ***點：呈不規則塊狀或條狀，可能引發局部腐蝕或疲勞失效。



 5. 形狀缺陷

    咬邊：焊縫邊緣母材被過度熔化，形成凹陷，削弱母材厚度。

    凸瘤：焊縫余高過***，導致應力集中。

    錯邊：對接接頭錯位，影響結構受力均勻性。

 二、酸霧吸收塔焊接檢測要求



 1. 檢測標準依據

    ***內標準：GB 150《壓力容器》、NB/T 47014《承壓設備焊接工藝評定》、HG/T 20698《化工設備檢驗規范》。

    ***際標準：ASME BPVC Section VIII（美***機械工程師協會壓力容器規范）、EN 1090（歐洲鋼結構焊接標準）。



 2. 無損檢測方法選擇

    檢測方法        適用缺陷類型                 ***勢                           局限性



    射線檢測（RT）  氣孔、夾渣、未焊透             直觀顯示缺陷形態，定量準確         對裂紋類平面缺陷靈敏度低，需安全防護

    超聲波檢測（UT） 裂紋、未熔合、分層             靈敏度高，可測厚度方向缺陷         結果依賴操作人員經驗，復雜形狀工件難實施

    磁粉檢測（MT）  表面及近表面裂紋               快速高效，成本低                   僅限鐵磁性材料，深度≤2mm

    滲透檢測（PT）  表面開口缺陷（氣孔、裂紋）     無需電源，適用于非金屬表面         僅能檢測表面缺陷，需清潔表面

    渦流檢測（ET）  導電材料表面/近表面缺陷         非接觸式，適用于薄壁件             干擾因素多，定性困難



 3. 檢測比例與等級要求

    關鍵部位（如塔體環縫、底板角焊縫）：100% RT或UT，Ⅰ級合格（按GB/T 3323或JB/T 4730標準）。

    次要部位：局部抽檢（≥20%），Ⅱ級合格。

    不銹鋼/非金屬材質：***先采用PT或UT，避免磁粉污染。



 4. 過程控制要點

    焊前檢測：

      坡口加工精度（角度、鈍邊）、清潔度（無油污、氧化皮）。

      焊工資質審核，焊材烘干記錄（如E308L不銹鋼焊條需300℃烘干1h）。

    焊中監控：

      層間溫度控制（不銹鋼≤150℃，防止晶間腐蝕）。

      實時監測保護氣體流量（如氬氣流量815L/min）。

    焊后檢驗：

      外觀檢查（焊縫余高、咬邊深度≤0.5mm）。

      必要時進行氦檢漏試驗（針對高密封性要求部位）。



 三、典型案例分析

某化工廠酸霧吸收塔投產半年后出現塔壁穿孔泄漏，經檢測發現：

 缺陷類型：環形焊縫密集氣孔+縱向微裂紋。

 根本原因：

   焊接時環境濕度＞80%，未采取除濕措施，導致氫致氣孔。

   塔體支撐圈角焊縫未熔合，應力集中誘發疲勞裂紋。

 改進措施：

  1. 焊接區域搭建防風棚，配置加熱除濕設備。

  2. 采用脈沖氬弧焊（PGTIG）替代普通氬弧焊，減少熱輸入。

  3. 增加100% UT+PT雙重檢測，建立焊接參數數據庫。



 四、總結

酸霧吸收塔的焊接質量控制需貫穿設計、制造、檢驗全流程。建議企業：

1. 制定專項焊接工藝規程（WPS），明確不同材質（如FRP、SS316L）的焊接參數。

2. 引入TOFD（衍射時差法超聲檢測）或相控陣超聲（PAUT）等先進檢測技術。

3. 建立焊接缺陷圖譜庫，實現AI輔助缺陷識別。



通過系統性防控，可將焊接一次合格率提升至98%以上，確保酸霧吸收塔滿足10年以上的設計壽命要求。
